Как да измерим точно диаметъра на титаниеви тръби?

Точното измерване на диаметъра на титаниеви тръби е решаващ процес, особено в отрасли, където прецизността е от първостепенно значение. Като доставчик на титанови тръби, ние разбираме значението на последователните и точни измервания на диаметъра, за да гарантираме качеството и производителността на нашите продукти, като напр.Gr7 Титаниева тръба,Титаниева заварена тръба Gr3, иБезшевна тръба от титан Gr5. В този блог ще разгледаме различни методи за точно измерване на диаметъра на титаниеви тръби.

Значението на точното измерване на диаметъра

Прецизното измерване на диаметъра на титаниеви тръби е от съществено значение поради няколко причини. Първо, в приложения като космически и медицински устройства, точността на размерите може пряко да повлияе на функционалността и безопасността. Тръба с неправилен диаметър може да не пасне правилно в предвидения възел, което води до механични повреди или неефективност. Второ, за целите на контрола на качеството, точните измервания на диаметъра ни помагат да гарантираме, че нашите продукти отговарят на строгите стандарти, определени от индустриалните разпоредби и изискванията на клиентите.

Директни методи за измерване

Шублер с нониус

Един от най-разпространените и лесни методи за измерване на диаметъра на титаниева тръба е използването на нониус. Този инструмент се състои от основна скала и плъзгаща се нониус скала, което позволява прецизни измервания. За да измерите външния диаметър (OD) на титаниева тръба, отворете челюстите на шублера и ги поставете около тръбата. Внимателно затворете челюстите, докато влязат в контакт с външната повърхност на тръбата. Прочетете измерването, където нулата на нониусната скала съвпада с основната скала и след това добавете стойността, посочена от нониусовата скала.

За измерване на вътрешния диаметър (ID) на тръба използвайте по-малките челюсти на шублера. Поставете челюстите в тръбата и ги разгънете, докато докоснат вътрешните стени. Процесът на измерване е същият като за външния диаметър.

Въпреки това е важно да се отбележи, че точността на нониус типично е около ±0,02 mm. Въпреки че това е достатъчно за много приложения, в случаите, когато се изисква по-висока точност, други методи може да са по-подходящи.

Микрометър

Микрометърът е друг инструмент за директно измерване, който предлага по-висока точност от шублер с нониус. Той използва винтов механизъм за измерване на малки разстояния с голяма точност. За измерване на диаметъра на титаниева тръба обикновено се използват два вида микрометри: външни микрометри за измерване на външния диаметър и вътрешни микрометри за вътрешния диаметър.

За да измерите външния диаметър на тръба с помощта на външен микрометър, поставете тръбата между наковалнята и шпиндела на микрометъра. Завъртете гилзата, докато шпинделът влезе в контакт с тръбата. Прочетете измерванията на ръкава и напръстника. Точността на микрометъра може да бъде до ±0,001 mm, което го прави подходящ за приложения, където високата точност е от решаващо значение.

Когато използвате вътрешен микрометър за измерване на вътрешния диаметър, поставете микрометъра в тръбата и регулирайте измерването, докато наковалнята влезе в контакт с вътрешните стени. Подобно на външния микрометър, прочетете измерването на скалата.

Косвени методи за измерване

Лазерно сканиране

Лазерното сканиране е безконтактен метод за измерване, който предлага висока точност и скорост. Лазерен скенер излъчва лазерен лъч, който сканира повърхността на титановата тръба. След това скенерът измерва разстоянието между сензора и повърхността на тръбата в множество точки. Чрез събирането на тези измервания на разстоянието може да се създаде подробен 3D модел на тръбата, от който диаметърът може да бъде точно изчислен.

Едно от предимствата на лазерното сканиране е способността му да измерва сложни форми и профили. Той може също така да измерва както външния, така и вътрешния диаметър едновременно, осигурявайки цялостен преглед на размерите на тръбата. Лазерните скенери обаче могат да бъдат скъпи и изискват контролирана среда, за да осигурят точни измервания.

Ултразвуково изследване

Ултразвуковият тест може да се използва и за индиректно измерване на диаметъра на титаниеви тръби. Този метод работи чрез изпращане на ултразвукови вълни през стената на тръбата. Измерва се времето, необходимо на вълните да преминат през тръбата и да се отразят обратно. Като се знае скоростта на звука в титана, може да се изчисли дебелината на стената на тръбата.

Ако външният диаметър на тръбата е известен, вътрешният диаметър може да се определи чрез изваждане на два пъти дебелината на стената от външния диаметър. Ултразвуковият тест е метод за безразрушителен тест, което означава, че може да се използва за тестване на тръби, без да причинява никакви щети. Въпреки това, точността на ултразвуковия тест може да бъде повлияна от фактори като качеството на повърхността на тръбата и наличието на вътрешни дефекти.

Съображения за измерване

Когато измервате диаметъра на титаниеви тръби, трябва да имате предвид няколко съображения. Първо, измервателният инструмент трябва да се калибрира редовно, за да се гарантира точност. Калибрирането включва сравняване на измервателния инструмент с известен стандарт и регулирането му, ако е необходимо.

Второ, температурата на тръбата и средата на измерване могат да повлияят на точността на измерването. Титанът има коефициент на топлинно разширение, което означава, че размерите му могат да се променят с температурата. Следователно е важно да измервате тръбата при стабилна температура или да коригирате измерването за температурни вариации.

И накрая, състоянието на повърхността на тръбата също може да повлияе на измерването. Грапава или неравна повърхност може да причини грешки в методите за директно измерване. В такива случаи може да е необходимо да се изглади повърхността на тръбата, преди да се направи измерването.

Заключение

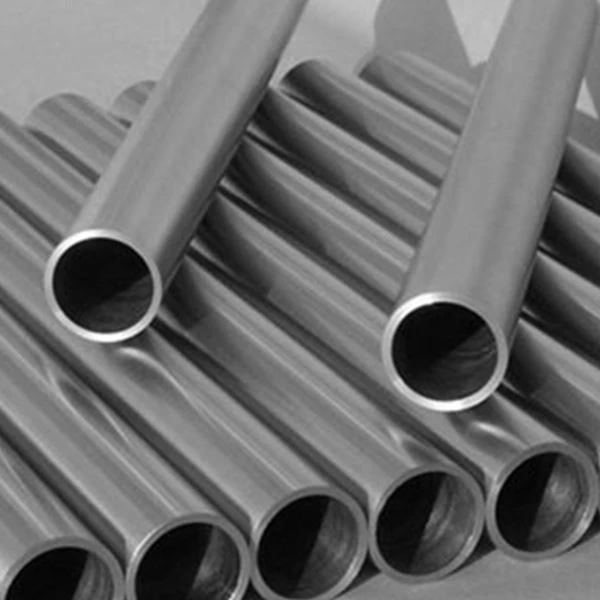

Точното измерване на диаметъра на титаниеви тръби е критична стъпка за гарантиране на качеството и производителността на нашите продукти в [Име на компанията]. Предлагаме широка гама от титанови тръби, вклGr7 Титаниева тръба,Титаниева заварена тръба Gr3, иБезшевна тръба от титан Gr5, които отговарят на най-високите стандарти за точност на размерите.

Независимо дали избирате директни методи за измерване, като нониус и микрометри, поради тяхната простота и достъпност, или непреки методи, като лазерно сканиране и ултразвуково изследване, поради тяхната висока прецизност, важно е да следвате правилните процедури и съображения.

Ако сте на пазара за висококачествени титанови тръби и се нуждаете от продукти с точни диаметри за вашите специфични приложения, ще се радваме да ви помогнем. Свържете се с нас днес, за да обсъдим вашите изисквания и да започнем процес на доставка, който гарантира, че получавате най-добрите титанови тръби за вашите проекти.

Референции

• Смит, Дж. (2019). Техники за прецизно измерване в металообработващата промишленост. Индустриално издателство.
• Доу, А. (2020). Методи за безразрушителен контрол на метални тръби. Тестване на Научен вестник.
• Браун, C. (2021). Температурни ефекти върху размерите на метала. Преглед на науката за материалите.
