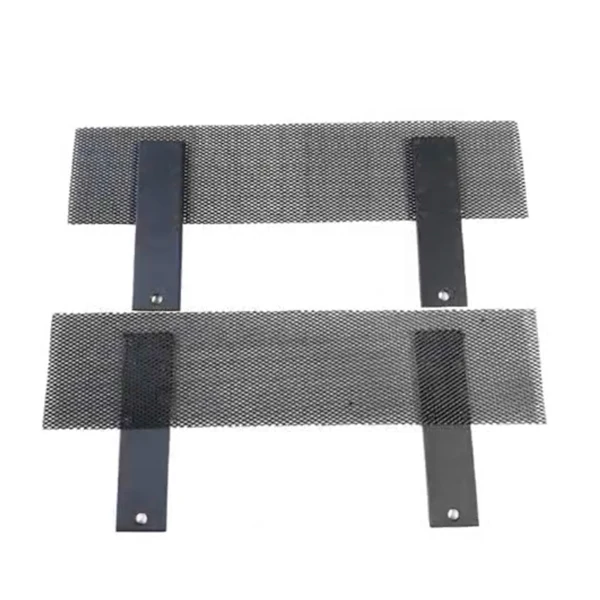

MMO анод за катодна защита

Смесените метални оксидни аноди (MMO аноди), наричани още размери стабилни аноди (DSA), са вид впечатлен анод на тока, състоящ се от редки земни оксиди, покрити върху титанов субстрат.

MMO анодите имат неусетно ниска степен на износване и често се наричат ​​DSA, тъй като не променят геометрията си във времето. MMO анодите бързо се превръщат в най -популярния впечатлен текущ анод, придобиващ пазарен дял над конвенционалните аноди като графит и висок силициев чугун.

Какво е смесен метален оксид?

Няма прецизно дефиниция на индустрията за смесен метален оксид. Всеки доставчик има уникална рецепта за тяхното смесено метално оксид. Рецептата за покритие се състои от електрокаталитичен проводим компонент, който катализира реакцията за генериране на токов поток, и насипни оксиди (по -евтини материали за пълнене), които предотвратяват корозия на материала на субстрата. За MMO анод за катодни приложения за защита се използват две първични електрокатализатори:

Рутениев оксид (RuO2)

Рутениевият оксид, който е по -евтиният от двата електрокатализатора, трябва да се използва само в хлорирана среда (морска вода). Каталитичният живот е значително намален, когато основната реакция е еволюцията на кислорода (сладка вода, почва, запълване на кокс и бетонна среда).

Иридиев оксид (IRO2)

Повечето производители на CP използват смесен метален оксид иридиев оксид за своите аноди на катодната защита, тъй като той е подходящ както за хлорираща, така и за оксигенираща среда. Оболомните оксиди обикновено са смес от титанов диоксид (TiO2) и танталум оксид (TAO5). Основната им цел е да осигурят оксиден филм върху материала на субстрата, за да се предотврати корозия на субстрата.

В търговската мрежа чист титан се предлага в редица степени. За MMO аноди се използват клас 1 и 2. Gr1 титанът е малко по -ковък от Gr2 титан, но също така се използва по -рядко в индустрията. Спецификациите за GR1 и GR2 са много сходни и се припокриват толкова често един и същ материал отговаря на изискванията както на GR1, така и на GR2 и могат да бъдат двойно сертифицирани. Няма „по -добре“ между GR1 и GR2 - те могат да се използват взаимозаменяемо, без да влияят върху производителността.

Когато за първи път се използва като аноден субстрат, имаше значителни, макар и неоснователни, опасения относно потенциала титанът да надвиши напрежението си „разграждане“. Голи титан, когато поляризира над 8 до 9 волта в морска вода (или над 10 волта в почвата или запълването на кокс), е обект на интензивна еволюция на кислорода на титановата повърхност, което води до разпадане на пасивен филм и разтваряне (корозия) на титан. Притесненията накараха някои да вярват, че всеки анод, работещ с повече от 8-10 Volt захранвания, може да бъде изложен на риск от повреди на анода. Това не отчита ролята на високопроводимия електрокаталитичен оксид и филмите за защитен оксид, които съставляват MMO покритието. Освен ако каталитичното покритие не е значително повредено или консумирано, титановият субстрат никога не вижда достатъчна поляризация, за да достигне напрежението на разрушаване за разтваряне. Титанът просто действа като диригент.

Популярни тагове: MMO анод за катодна защита, China MMO Anode за производители на катодна защита, доставчици, фабрика, цинков не червеев метал, Тип титанов сплав, Месингов железен, Доставчици на титаниев бар, неръждаема стомана v титан, титанова и титаниева сплав
