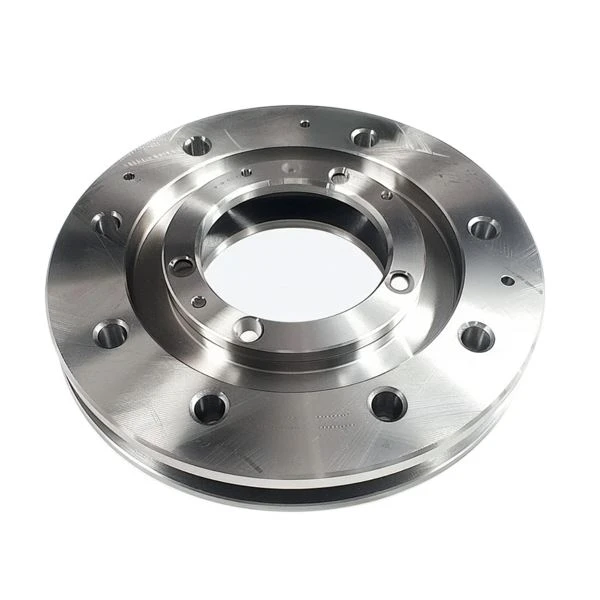

EN 1092-1 Фланец
Артикул: EN 1092-1 фланец
Спецификации: Тип01,05,11,12,21,34
Материал: Gr1, Gr2, Gr7, Gr12
Стандарт: ASME B381, HG/T20592-2009
Класове на налягане: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
представяне на продукта
Относно този артикул:

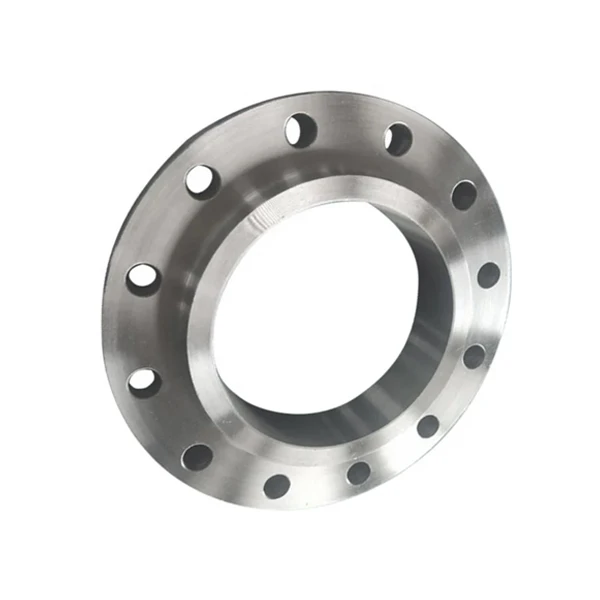

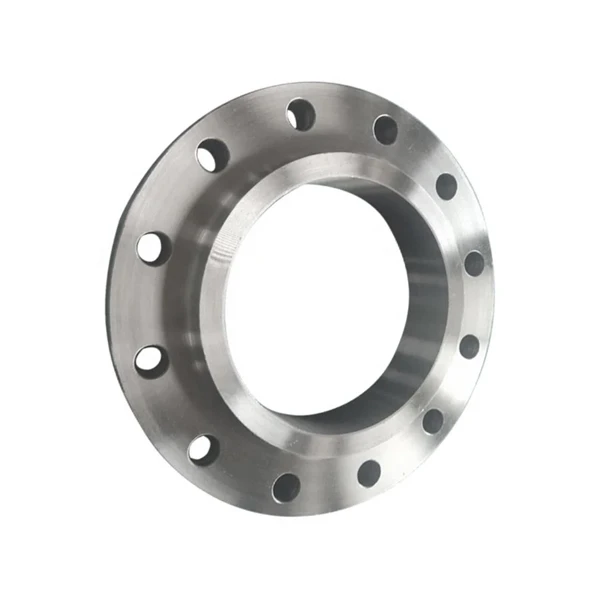

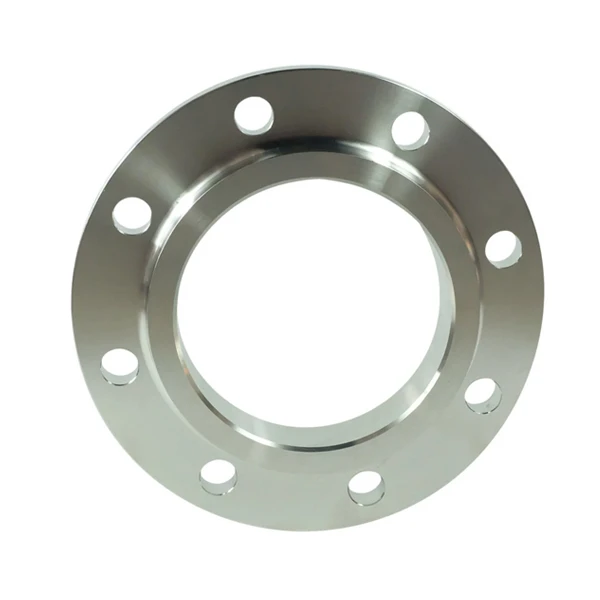

Фланецът EN 1092-1 тип 01 е известен също като фланец за заваряване на плоча, фланец със стоманен пръстен или фланец с пластина S/O. Това е хлабав тип фланец, който е много подобен на плъзгащ се фланец, но без главина. Фланецът тип 01 може да се плъзне върху тръбата преди заваряване. Две ъглови заварки, една вътрешна и една външна, трябва да бъдат приложени за свързване на тръбата и фланеца. Могат да бъдат изпълнени с плоско лице (FF) или релефно лице (RF) в зависимост от изискванията на клиента. Съгласно EN 1092-1, пластинчатите фланци тип 01 се предлагат в 8 степени на налягане: PN 2,5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 и PN 100. Размерите и масите за съответните фланците са изброени в таблиците по-долу. Всички размери са в mm, а масата/теглото е в kg.
EN 1092-1 Фланците тип 01 могат да бъдат направени от изковки или плоски продукти (плочи). Те могат да бъдат машинно изработени от валцовани или ковани пръти и кована профилна стомана. За големи размери те могат да бъдат огънати и електрически заварени от пръти, профилна стомана или ленти. Фланецът може да бъде произведен от широк спектър от материали, обхващащи въглеродна стомана, нисколегирана стомана, неръждаема стомана и други високолегирани стомани.
Размери и тегла за EN 1092-1 фланец тип 01 PN2.5
Техническо чертане и общо въведение
Забележка
Чертежът на EN 1092-1 фланец Тип 01 фланец с повдигната повърхност. D: външен диаметър; K: диаметър на кръга на болта; R: диаметър на повдигнатото лице; n: брой болтове; d: диаметър на отвора за болт; Тегло: тегло или маса на фланеца тип 01; C: дебелина на фланеца; f: височина на повдигнатото лице.
Спецификации
DN15~DN600: Φ21.3~Φ1219.2mm
|
NPS |
DN |
OD (mm) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
